Bombas horizontais vs. verticais: Compreendendo as principais diferenças

Bombas horizontais e verticais são dois dos tipos mais comuns de bombas usadas em várias indústrias, desde tratamento de água e agricultura até manufatura. UMmbos servem à função principal dos fluidos em movimento, mas seus projetos, orientações e características operacionais distintas levam a diferenças significativas em suas aplicações e desempenho.

O objetivo deste artigo é explorar essas principais distinções, paranecendo uma comparação clara de seus Design, vantagens, desvantagens e casos de uso típicos . UMo entender essas diferenças, os leitores estarão melhor equipados para escolher a bomba mais adequada para suas necessidades específicas, garantindo eficiência, confiabilidade e custo-efetividade ideais.

O que é uma bomba horizontal?

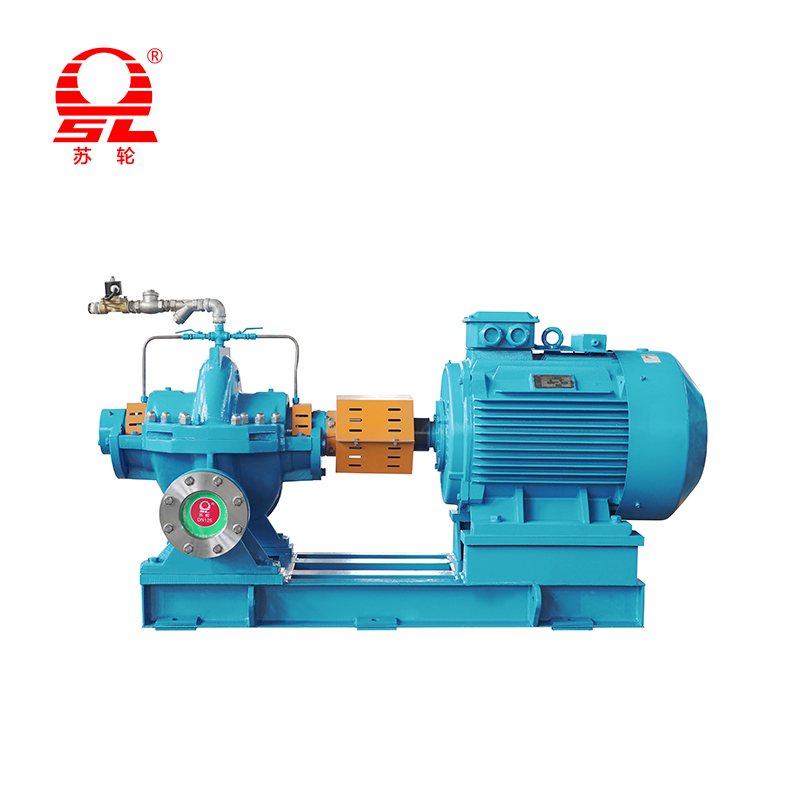

A Bomba horizontal é um tipo de bomba onde o O eixo da bomba é orientado horizontalmente . Esse design é sem dúvida a configuração da bomba mais comum e reconhecível. O fluido entra na bomba no centro do impulsor e é descarregado em um ângulo reto com a linha de sucção.

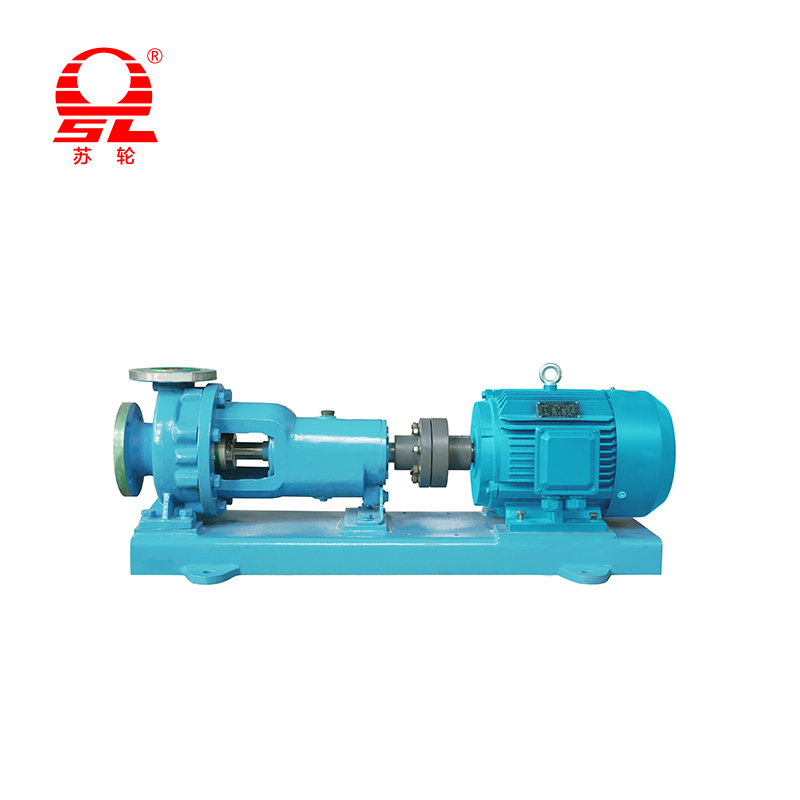

Um exemplo comum é o Bomba centrífuga horizontal , que usa um impulsor rotativo para aumentar a velocidade e a pressão do fluido. Eles são altamente versáteis e amplamente utilizados em aplicações como Sistemas de abastecimento de água, irrigação, transferência de líquidos industriais e processamento químico . Seu design simples permite fácil acesso aos componentes, o que simplifica a manutenção e o reparo.

O que é uma bomba vertical?

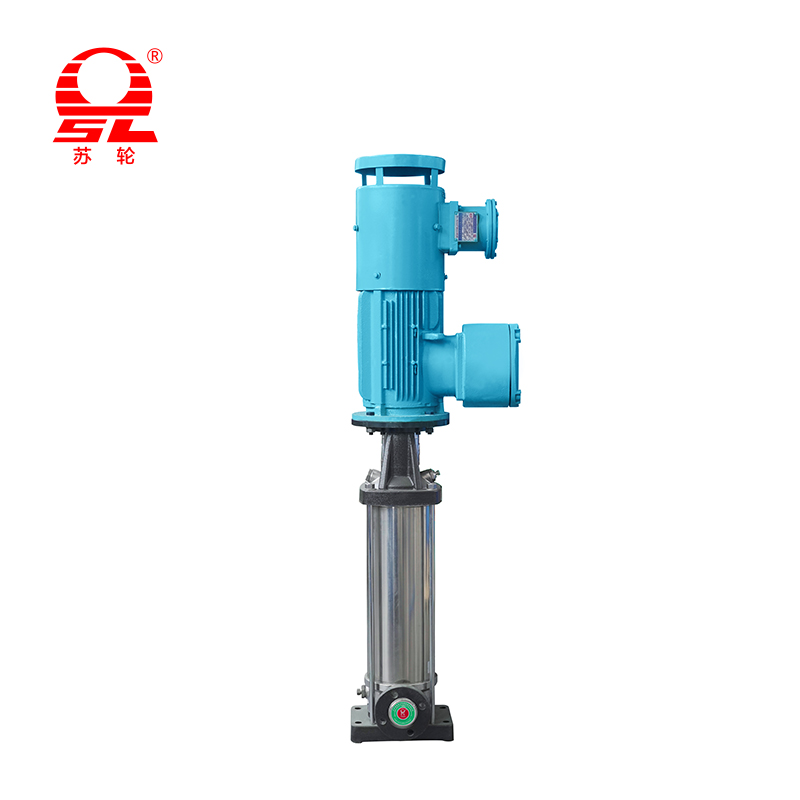

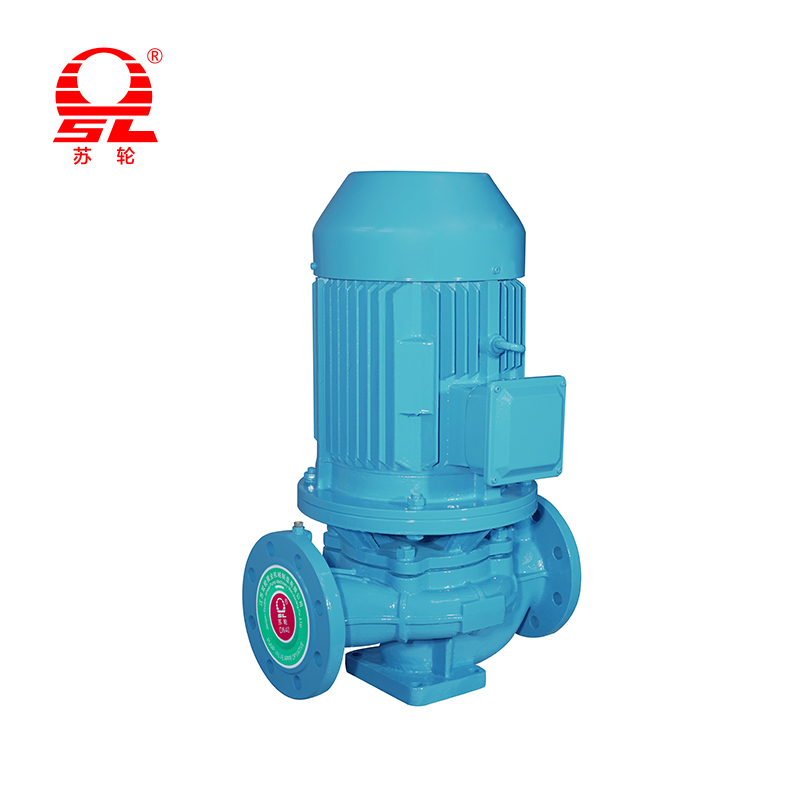

A bomba vertical é uma bomba onde o O eixo da bomba é orientado verticalmente . Essa orientação permite que a bomba seja instalada em uma pegada menor, tornando -a ideal para espaços apertados. A bomba pode ser parcial ou totalmente submersa no fluido.

Um excelente exemplo é o Bomba de turbina vertical , que é frequentemente usado em poços ou poços profundos. Outro tipo é o bomba submersa , que está completamente imerso no fluido. As bombas verticais são comumente usadas para aplicações em que a fonte de fluido está abaixo do nível do solo, como Bombeamento profundo, tratamento de águas residuais e sistemas de proteção contra incêndio . Seu design ajuda a resolver problemas relacionados a líquidos de alta temperatura ou espaço disponível limitado.

Principais diferenças entre bombas horizontais e verticais

Design e configuração: A diferença mais aparente é a orientação deles. Bombas horizontais tem um Eixo horizontal e geralmente são instalados em uma placa de base. Isso facilita o acesso, mas requer um espaço maior. Em contraste, Bombas verticais tem um eixo vertical , com o motor montado acima da bomba. Esse design permite que eles sejam submersos ou instalados em um poço ou um poço, reduzindo significativamente sua pegada.

Requisitos de espaço: Bombas verticais são o vencedor claro para salvar espaço. Como o motor deles está empilhado em cima da bomba, eles têm um pegada comparado às bombas horizontais. Isso torna as bombas verticais ideais para instalações onde o espaço é limitado, como em pequenas plantas ou casas de bombas. Bombas horizontais requer mais espaço no chão Para a bomba e o motor, pois estão lado a lado.

NPSH (cabeça de sucção positiva líquida): NPSH é a pressão na porta de sucção de uma bomba necessária para evitar a cavitação. Bombas verticais são frequentemente projetados para serem submersos no fluido, que fornece uma cabeça de sucção positiva e excelente Desempenho NPSH . Isso os torna adequados para aplicações com um baixo nível de fluido ou aqueles que lidam com líquidos de alta temperatura próximos ao seu ponto de ebulição. Bombas horizontais pode ser mais suscetível a Problemas NPSH , como eles geralmente precisam ser colocados abaixo da fonte de fluido para garantir uma pressão de sucção adequada, o que nem sempre é viável.

Instalação e manutenção: Instalação for Bombas horizontais é geralmente mais simples e menos complexo. Eles são mais fáceis de nivelar e alinhar. Seus componentes são facilmente acessíveis, tornando manutenção e reparo direto. Para Bombas verticais A instalação pode ser mais complexa, principalmente para tipos profundos ou submersíveis, geralmente exigindo equipamentos de elevação especializados. Manutenção Também é mais desafiador, pois o acesso ao impulsor e outros componentes submersos pode ser difícil e demorado.

Aplicações: Bombas horizontais são incrivelmente versáteis e são a escolha preferida para uma vasta gama de aplicativos, incluindo Abastecimento de água, irrigação e transferência de líquidos industriais onde é necessário um fluxo constante. Bombas verticais excel em aplicações específicas, particularmente aquelas que envolvem Condições com baixo NPSH, bombeamento profundo de poço, tratamento de águas residuais e outros cenários em que a fonte do fluido está abaixo da localização da bomba. Eles também são amplamente utilizados em Sistemas de proteção contra incêndio como eles são confiáveis ​​e não exigem um sistema de priming externo.

Eficiência e custo: O eficiência dos dois tipos de bombas podem ser muito altos, mas depende mais do design e da aplicação específicos. No entanto, Bombas horizontais Geralmente, têm uma pequena vantagem em termos de eficiência para a transferência padrão de fluidos, principalmente devido ao design mais simples. Bombas verticais pode ter menor eficiência em alguns casos devido ao eixo mais longo e ao atrito do rolamento. Em termos de custo , o Preço inicial de compra de um Bomba horizontal é frequentemente menor. No entanto, ao considerar o geral Custo operacional As bombas verticais podem ser mais econômicas a longo prazo para aplicações específicas de baixo NPSH, evitando a necessidade de modificações caras do lado da sucção.

Tabela de comparação de parâmetros

Vantagens e desvantagens

Bombas horizontais

Vantagens

• Manutenção fácil: Os componentes primários são facilmente acessíveis, simplificando a manutenção de rotina, inspeções e reparos. Isso reduz os custos de inatividade e mão -de -obra.

• Alta eficiência: Para aplicações padrão de transferência de fluidos, as bombas horizontais geralmente são mais eficientes devido a um caminho de fluxo mais simples e direto.

• Versatilidade: Eles são altamente versáteis e amplamente disponíveis em vários tamanhos e configurações, tornando -os adequados para uma ampla gama de aplicações.

• Custo inicial mais baixo: Em muitos casos, o custo inicial de compra e instalação para uma bomba horizontal é menor em comparação com uma bomba vertical de capacidade semelhante.

Desvantagens

• Pegada maior: Eles exigem mais espaço, o que pode ser uma restrição significativa nas instalações com espaço limitado.

• Problemas NPSH: Eles são mais propensos a problemas de cabeça positiva de sucção positivos, exigindo uma instalação cuidadosa e, às vezes, uma colocação mais baixa do que a fonte de fluido para evitar a cavitação.

• Não submersível: As bombas horizontais não foram projetadas para serem submersas no fluido, limitando seu uso em determinadas aplicações, como poços profundos ou poços.

Bombas verticais

Vantagens

• Pegada menor: Seu design vertical e empilhado requer significativamente menos espaço, tornando -os ideais para instalações em espaços apertados.

• Melhor desempenho NPSH: Ao serem submersos no fluido, eles têm um melhor desempenho do NPSH, o que impede a cavitação e é crucial para lidar com líquidos de alta temperatura ou volátil.

• Eficiente para aplicações específicas: Eles são extremamente eficientes para aplicações como bombeamento profundo e drenagem do cárter, onde a fonte de fluido está abaixo da bomba.

• Não é necessário preparar: Quando submersos, eles são auto-primeiros, eliminando a necessidade de sistemas de priming externos.

Desvantagens

• Manutenção complexa: O acesso aos componentes submersos pode ser difícil e demorado, exigindo equipamentos de elevação especializados e aumentando os custos de manutenção e o tempo de inatividade.

• Custo inicial mais alto: O custo inicial pode ser maior devido aos seus requisitos especializados de design e instalação.

• Potencial para menor eficiência: Embora altamente eficiente em suas aplicações específicas, às vezes a eficiência de uma bomba vertical pode ser menor do que uma bomba horizontal em cenários de transferência padrão devido ao eixo mais longo e ao aumento do atrito do rolamento.

Escolhendo a bomba certa

Fatores a serem considerados

• Taxa de fluxo e requisitos de cabeça: Determine o volume necessário de fluido (vazão) e a altura à qual ele precisa ser levantado (cabeça). Estes são fundamentais para dimensionar qualquer bomba.

• Espaço disponível: Avalie o espaço físico disponível para a bomba e seu motor. Se o espaço for limitado, uma bomba vertical pode ser a única opção viável.

• Características do fluido: Considere o tipo de fluido a ser bombeado (por exemplo, água limpa, águas residuais, produtos químicos, líquidos de alta temperatura). Isso influenciará a seleção de material e o tipo de bomba.

• Orçamento: Avalie o custo inicial de compra, os custos de instalação e as despesas operacionais e de manutenção de longo prazo.

Quando escolher uma bomba horizontal Escolha uma bomba horizontal quando:

• O espaço do piso não é um fator limitante.

• A fonte de fluido está na localização da bomba.

• A facilidade de manutenção e reparo é uma prioridade.

• O aplicativo requer uma solução versátil de transferência de fluidos padrão.

Quando escolher uma bomba vertical Escolha uma bomba vertical quando:

• O espaço do piso é limitado.

• A fonte de fluido está abaixo da bomba (por exemplo, poço profundo, poço).

• O NPSH é uma preocupação crítica, como com fluidos de alta temperatura.

• A bomba precisa ser submersa para o pedido (por exemplo, drenagem, águas residuais).

Dicas de manutenção para ambos os tipos de bombas

Diretrizes de manutenção geral

Não importa o tipo de bomba, a manutenção consistente é crucial para a longevidade e a eficiência. UM cronograma de manutenção preventiva deve sempre ser estabelecido, incluindo verificações diárias, semanais e mensais. As principais tarefas incluem:

• Inspeção visual: Verifique regularmente vazamentos, ruídos incomuns e vibração excessiva. Estes são frequentemente os primeiros sinais de um problema.

• Lubrificação: Certifique -se de que todos os rolamentos e peças móveis sejam adequadamente lubrificadas de acordo com as recomendações do fabricante. O excesso de lubrificação pode ser tão prejudicial quanto sub-lubrificante.

• Monitoramento de desempenho: Mantenha um tronco de métricas -chave, como taxa de fluxo, pressão e temperatura . Uma mudança nessas leituras pode indicar uma questão subjacente.

• Verifique as vedações e juntas: Inspecione as vedações e juntas quanto a quaisquer sinais de desgaste ou vazamento e substitua -os imediatamente para evitar a perda de fluidos e os danos ao sistema.

• Limpeza: Mantenha a bomba e a área circundante limpa para evitar o acúmulo de sujeira e detritos que podem entrar na bomba e causar entupimentos ou danos.

Dicas específicas para bombas horizontais

O design das bombas horizontais as torna relativamente simples de manter.

• Alinhamento: Verifique e corrige regularmente o alinhamento da bomba e do motor. O desalinhamento é uma causa comum de vibração, desgaste prematuro do rolamento e falha de vedação.

• Fundação e placa de base: Verifique se a placa de base e a base da bomba são seguras e niveladas. O movimento ou uma base solta podem levar a desalinhamento e vibração.

• NPSH: Preste muita atenção ao lado de sucção da bomba. UM Filtro entupido ou a válvula parcialmente fechada pode restringir o fluxo e causar cavitação, levando a ruído e danos ao impulsor.

Dicas específicas para bombas verticais

A manutenção das bombas verticais apresenta desafios exclusivos devido à sua orientação e localização.

• Perpendicularidade do eixo: Verifique se o eixo é perfeitamente perpendicular. Qualquer desconto ou desalinhamento pode causar vibrações excessivas e danos aos rolamentos.

• Lubrificação por rolamento: Preste muita atenção ao sistema de lubrificação, especialmente para bombas verticais de óleo. O motor deve ser perfeitamente vertical para garantir que o óleo lubrifica adequadamente os rolamentos.

• Componentes submersos: Para bombas submersíveis ou profundas, a manutenção é mais complexa, pois a bomba deve ser retirada da fonte do fluido. Isso geralmente requer equipamentos e conhecimentos especializados.

• Fundação e rejunte: Certifique -se de que a base e a rejuntamento da bomba sejam sólidos e seguros. Uma base firme é fundamental para minimizar a vibração e prevenir danos estruturais à bomba.
